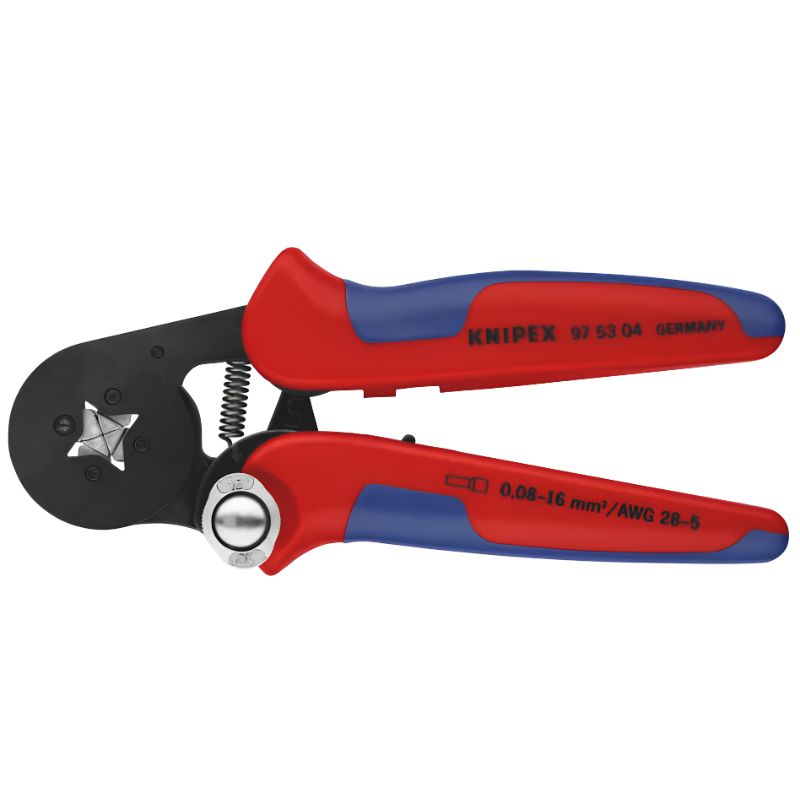

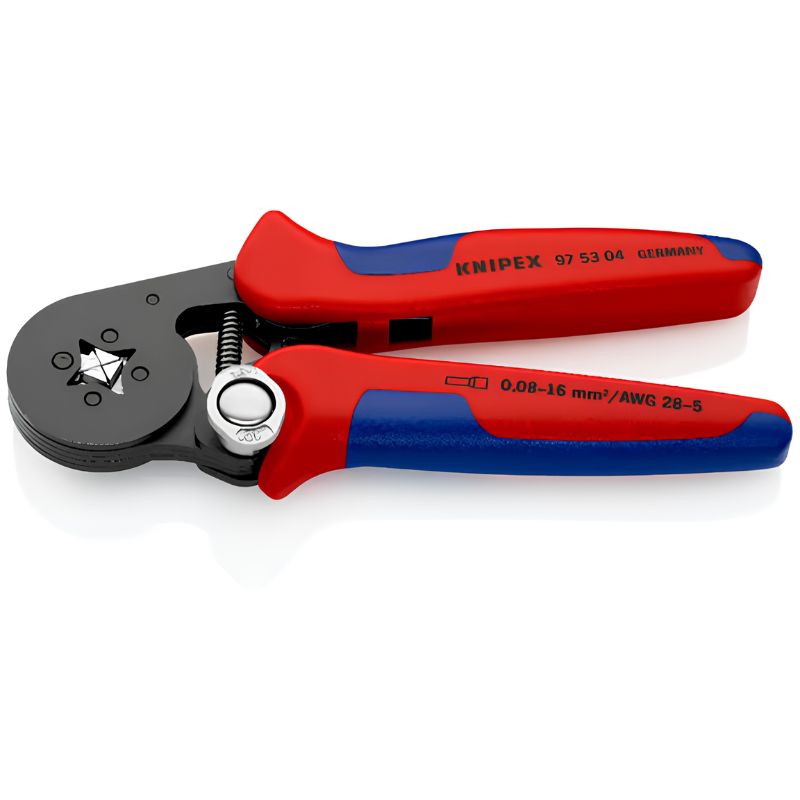

Alicate crimpador autoajustable KNIPEX 97 53 04 para punteras 0,08-10 + 16 mm²
Alicate de crimpado autoajustable con acceso lateral para punteras huecas, perfil de prensado cuadrado, mecanismo de trinquete desbloqueable y capacidad de 0,08 a 10 mm² más posición para 16 mm².
El KNIPEX 97 53 04 es un alicate autoajustable desarrollado específicamente para el crimpado de punteras huecas. La introducción lateral del terminal y el ajuste automático al tamaño de la puntera permiten trabajar con diferentes secciones sin seleccionar manualmente una matriz para cada medida.
Esta referencia realiza un crimpado de perfil cuadrado, diseñado para generar superficies de contacto adecuadas en conexiones mediante bornes. El rango indicado específicamente por KNIPEX para esta variante es de 0,08 a 10 mm² más una posición para 16 mm², con cambio a 16 mm² mediante una sencilla conmutación.
El mecanismo de trinquete desbloqueable ayuda a completar correctamente el ciclo de crimpado, mientras que la presión de prensado está calibrada de fábrica. La transmisión por palanca proporciona una elevada fuerza de crimpado con un esfuerzo manual reducido.
Crimpado cuadrado autoajustable para punteras huecas hasta 16 mm²
Principales características
- Ajuste automático: el alicate se adapta al tamaño de la puntera dentro de su rango de trabajo.
- Acceso lateral: la puntera se introduce lateralmente en el perfil de crimpado.
- Capacidad 0,08-10 + 16 mm²: amplio rango de trabajo con conmutación específica para 16 mm².
- Perfil de crimpado cuadrado: proporciona superficies de contacto adecuadas en la conexión mediante bornes.
- Conforme a DIN 46228 partes 1 y 4: diseñado para el crimpado de punteras huecas conforme a esta norma.
- Mecanismo de trinquete: sistema desbloqueable orientado a mantener una calidad de crimpado repetitiva.
- Presión calibrada de fábrica: la fuerza de crimpado viene ajustada por KNIPEX.
- Elevada transmisión de fuerza: mecanismo de palanca diseñado para reducir el esfuerzo durante el crimpado.
- Abertura reducida de los mangos: facilita el manejo de la herramienta.
- Mangos multicomponentes: configuración ergonómica para un agarre cómodo.
- Acero eléctrico al cromo vanadio: acero de calidad especial templado al aceite.
Crimpado autoajustable
El sistema se adapta automáticamente a la puntera que se introduce en la herramienta. Esto permite alternar entre diferentes secciones dentro del rango previsto sin necesidad de realizar un ajuste manual para cada terminal.
Para pasar de la capacidad de 10 mm² a 16 mm², KNIPEX incorpora un sistema específico de conmutación.

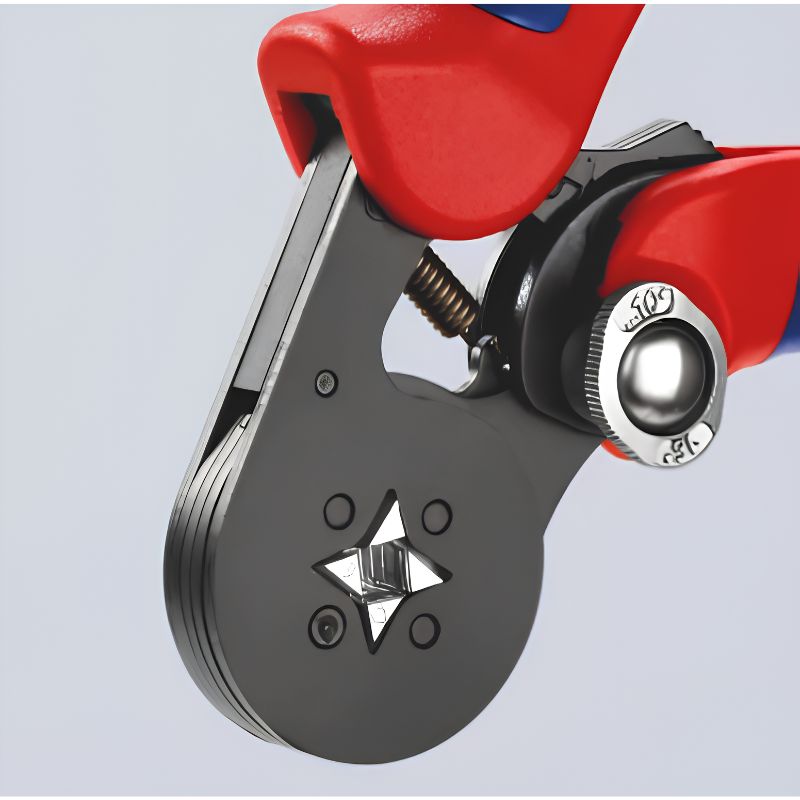

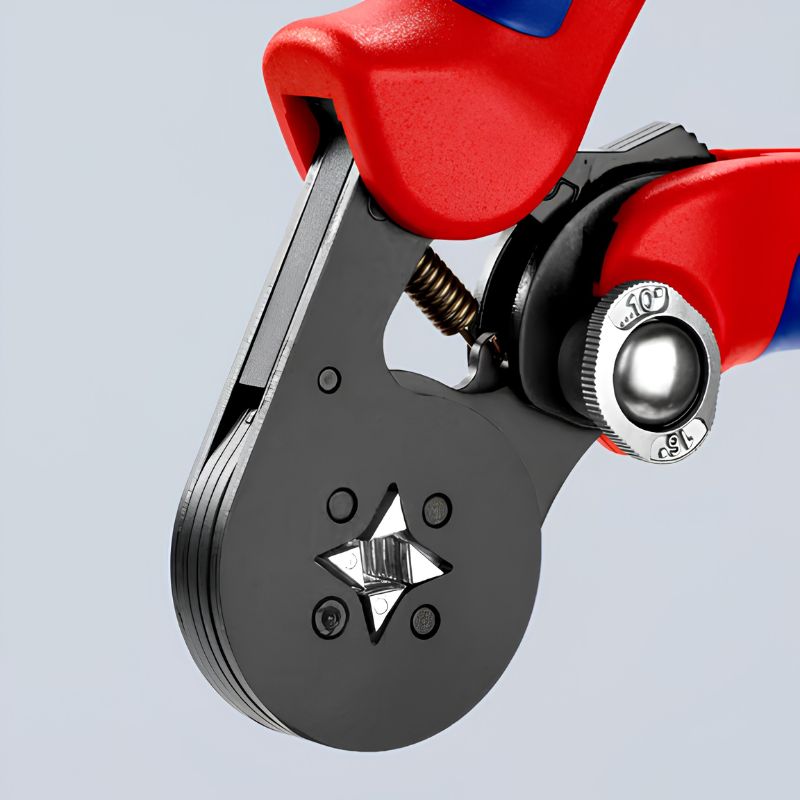

Perfil de crimpado cuadrado
La referencia 97 53 04 realiza un prensado de sección cuadrada. KNIPEX indica que este perfil proporciona superficies de contacto adecuadas para la conexión de las punteras en bornes.
La herramienta dispone de una posición de crimpado y cubre las distintas secciones mediante su mecanismo autoajustable.
Mecanismo de trinquete y presión calibrada
El mecanismo de trinquete contribuye a mantener una calidad de crimpado repetitiva al controlar el ciclo de prensado. El sistema puede desbloquearse cuando resulte necesario.
La presión de crimpado se calibra en fábrica, evitando que el usuario tenga que realizar un ajuste manual de la fuerza antes de comenzar a trabajar.
Homologación UL
KNIPEX especifica homologación UL en combinación con las punteras huecas KNIPEX de las referencias 97 99 330 a 97 99 399.
Especificaciones técnicas
| Marca | KNIPEX |
| Referencia fabricante | 97 53 04 |
| EAN | 4003773028017 |
| Aplicación | Punteras huecas |
| Capacidad | 0,08-10 mm² + 16 mm² |
| Rango AWG | 28-6 |
| Perfil de crimpado | Cuadrado |
| Número de posiciones de crimpado | 1 |
| Acceso | Lateral |
| Ajuste al tamaño de la puntera | Automático |
| Mecanismo | Trinquete desbloqueable |
| Presión de crimpado | Calibrada de fábrica |
| Norma de las punteras | DIN 46228 partes 1 y 4 |
| Homologación UL | En combinación con punteras KNIPEX 97 99 330-399 |
| Dimensiones | 180 × 77 × 21 mm |
| Acabado del alicate | Barnizado |
| Mangos | Multicomponentes |
| Material | Acero eléctrico al cromo vanadio de calidad especial, templado al aceite |
Piezas de repuesto oficiales
- KNIPEX 97 59 30: muelle de tensión delgado para el mango.
- KNIPEX 97 59 31: muelle de tensión grueso para la cabeza.
Estos elementos son piezas de repuesto compatibles y no se consideran componentes adicionales incluidos con el alicate.
Recomendaciones de uso
- Seleccione una puntera adecuada a la sección del conductor y dentro del rango admitido por la herramienta.

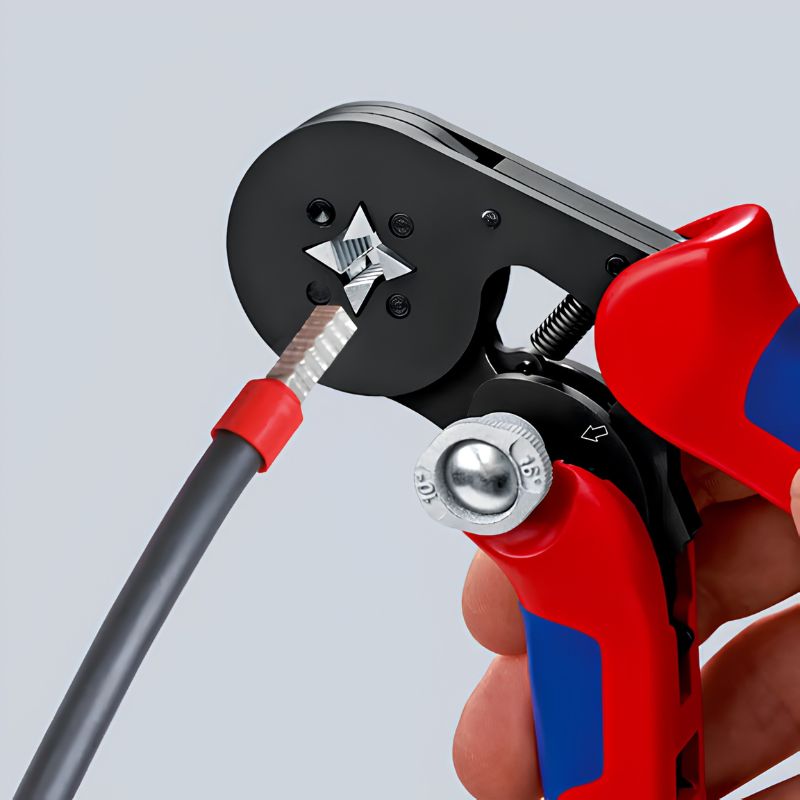

- Introduzca lateralmente la puntera en el perfil de crimpado.
- Utilice la conmutación prevista cuando vaya a crimpar punteras de 16 mm².
- Accione los mangos hasta completar correctamente el ciclo del mecanismo de trinquete.
- Utilice la herramienta únicamente para punteras huecas dentro de las capacidades especificadas por KNIPEX.
KNIPEX 97 53 04 - crimpado autoajustable de punteras huecas
Alicate de acceso lateral con ajuste automático, crimpado cuadrado, trinquete desbloqueable y capacidad de 0,08 a 10 mm² más posición específica para punteras de 16 mm².
Preguntas frecuentes
¿Para qué sirve el KNIPEX 97 53 04?
Está diseñado para crimpar punteras huecas conforme a DIN 46228 partes 1 y 4.
¿Qué capacidad de crimpado tiene?
La referencia 97 53 04 trabaja entre 0,08 y 10 mm² y dispone de una posición específica para 16 mm².
¿El ajuste a la puntera es automático?
Sí. El mecanismo se adapta automáticamente al tamaño de la puntera dentro del rango previsto.
¿Cómo se crimpa una puntera de 16 mm²?
KNIPEX indica que el cambio de la capacidad de 10 mm² a 16 mm² se realiza mediante una sencilla conmutación en la herramienta.
¿Qué forma tiene el crimpado?
La referencia 97 53 04 realiza un prensado de perfil cuadrado.
¿La presión de crimpado necesita regulación?
La presión viene calibrada de fábrica por KNIPEX y el ajuste al tamaño de la puntera se realiza automáticamente.
¿Dispone de mecanismo de trinquete?
Sí. Incorpora un mecanismo de trinquete desbloqueable para favorecer una calidad de crimpado repetitiva.
¿Cuál es el EAN del KNIPEX 97 53 04?
El EAN oficial es 4003773028017.
