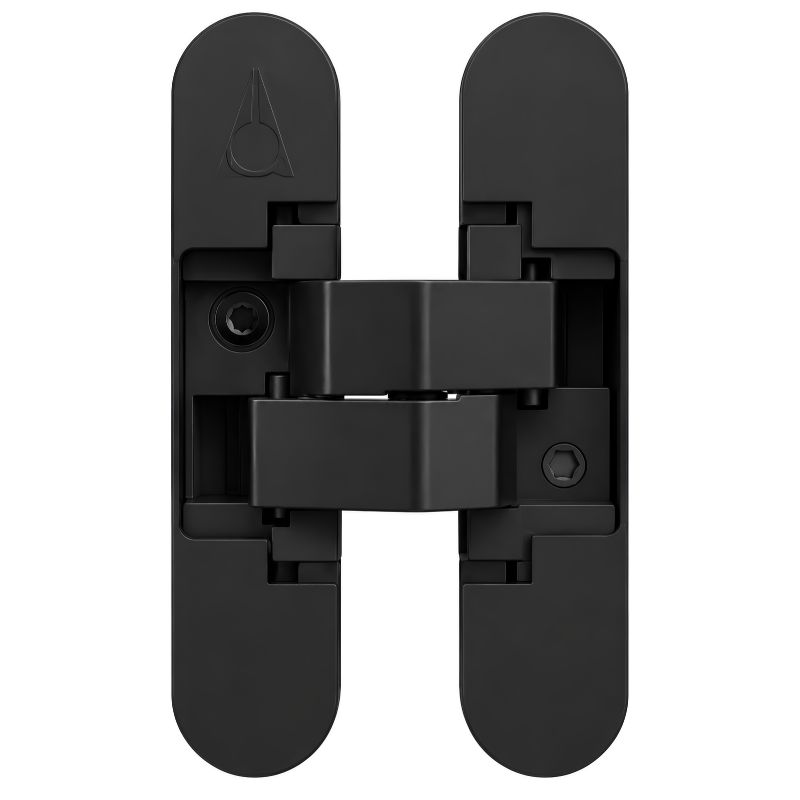

Bisagra Invisible 170 Regulación Negro Satinado - 96524
Bisagra oculta ANSELMI AN 170 3D para puertas de paso no solapadas, con regulación tridimensional, apertura de 180° y dimensiones de 110 x 24 mm.
La bisagra invisible ANSELMI 522 AN 170 3D, referencia 96524, está diseñada para puertas de paso no solapadas y queda completamente oculta cuando la puerta está cerrada, ofreciendo una instalación limpia y discreta.
El fabricante especifica un sistema de regulación 3D que permite ajustar la posición de la puerta lateralmente, en altura y en profundidad. La bisagra está indicada para marcos de madera y aluminio y requiere una profundidad de fresado reducida de solo 21 mm.
Esta versión corresponde al acabado negro y presenta unas dimensiones principales de 110 x 24 mm. La construcción es de zamac y permite una apertura máxima de 180°.
Bisagra oculta con regulación 3D para puertas de paso
Principales características
- Modelo: ANSELMI AN 170 3D / modelo 522.
- Referencia: 96524.
- Tipo: bisagra invisible u oculta.
- Aplicación: puertas de paso no solapadas.
- Compatibilidad de marco: madera y aluminio.
- Regulación: tridimensional 3D.
- Ajuste lateral: ±1,5 mm.
- Ajuste en altura: ±2,5 mm.
- Ajuste en profundidad: ±1,0 mm.

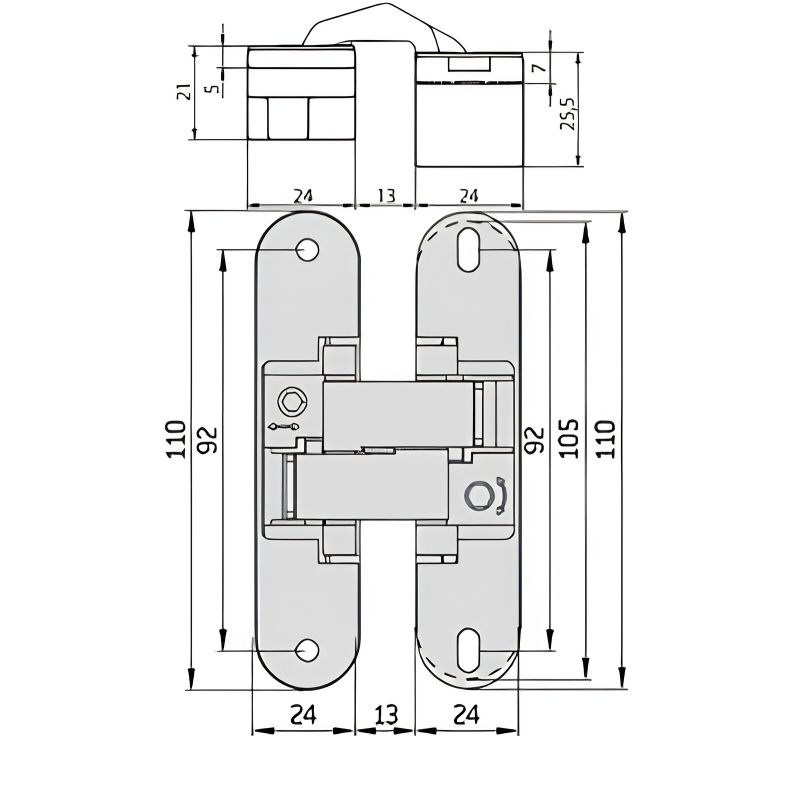

- Longitud total: 110 mm.
- Anchura lado marco: 24 mm.
- Anchura lado hoja: 24 mm.
- Profundidad de fresado: 21 mm.
- Diámetro de fresado: 16 mm.
- Diámetro de la arandela: 27 mm.
- Ángulo de apertura: 180°.
- Material: zamac.
- Acabado: negro.
Regulación tridimensional
La regulación 3D permite realizar ajustes de ±1,5 mm lateralmente, ±2,5 mm en altura y ±1,0 mm en profundidad. Esto facilita la alineación de la hoja después del montaje sin necesidad de desmontar la bisagra.
Sistema completamente oculto
El mecanismo queda integrado entre la hoja y el marco, de forma que la bisagra permanece completamente oculta con la puerta cerrada. Está concebida para puertas de paso no solapadas y puede instalarse sobre marcos de madera o aluminio.
Fresado reducido de 21 mm
El modelo AN 170 3D utiliza una profundidad de fresado de 21 mm, manteniendo unas dimensiones exteriores de 110 x 24 mm. El fabricante especifica un diámetro de fresado de 16 mm.
Apertura de hasta 180°
La geometría de la bisagra permite alcanzar un ángulo de apertura de 180°, siempre que la configuración de la puerta, el marco y los elementos próximos permitan realizar completamente el recorrido.
Especificaciones técnicas
| Marca | ANSELMI / SIMONSWERK |
| Modelo | AN 170 3D / 522 |
| Referencia | 96524 |
| Tipo | Bisagra invisible regulable 3D |
| Longitud total | 110 mm |
| Anchura lado marco | 24 mm |
| Anchura lado hoja | 24 mm |
| Profundidad de fresado | 21 mm |
| Diámetro de fresado | 16 mm |
| Diámetro de la arandela | 27 mm |
| Regulación lateral | ±1,5 mm |
| Regulación en altura | ±2,5 mm |
| Regulación en profundidad | ±1,0 mm |
| Ángulo de apertura | 180° |
| Material | Zamac |
| Acabado | Negro |
ANSELMI AN 170 3D: bisagra invisible y regulable
Bisagra completamente oculta para puertas de paso no solapadas, con regulación en tres dimensiones, fresado reducido de 21 mm y apertura máxima de 180°.
Preguntas frecuentes
¿Cuál es la referencia de esta bisagra?
La referencia indicada para esta versión es 96524.
¿La bisagra queda visible cuando la puerta está cerrada?
No. ANSELMI define el AN 170 3D como un sistema de bisagra completamente oculto.
¿Qué ajustes permite la regulación 3D?
Permite regulación lateral de ±1,5 mm, regulación en altura de ±2,5 mm y regulación en profundidad de ±1,0 mm.
¿Cuáles son sus medidas?
La bisagra tiene 110 mm de longitud total y 24 mm de anchura tanto en la parte de la hoja como en la parte del marco.
¿Para qué tipo de puertas está diseñada?
Está diseñada para puertas de paso no solapadas y puede montarse en marcos de madera y aluminio.
¿Cuál es el ángulo máximo de apertura?
El fabricante especifica un ángulo de apertura de hasta 180°.
